Wednesday, December 31, 2008

TDA7294 SUBWOOFER

Layout Subwoofer 70W dengan TDA7294














ManTab bro....

TDA2822 Mono 2Watt

TDA2822 Model bridging sehingga keluaran bisa 2W. Layout ini juga sudah dibuat dengan sistem sTar Grounding.










Model Sereo
Jika mau merakit yang sereo, ini layoutnya...
Enjoy....

Sunday, December 28, 2008

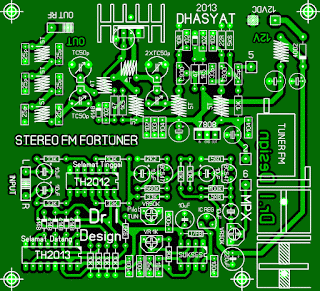

TRANSMITTER FM STEREO FORTUNER

Untuk penutup di penghujung tahun 2012 ini, saya sempatkan membatik Layout Stereo transmitter FM Tuner. Tentu masih ingat di postingan tentang Pemancar FM dengan tuner Blok dulu kan ya..!, dan luar biasa banyak  responnya, nah sekarang rancangan disisipi rangkaian Enkoder. Waw...tambah keren  jadi "SETEREO". Maka saya namakan transmiter ini dengan  TRANSMITTER FM STEREO FORTUNER, pinjam sebutan produsen Toyota untuk Fortunernya.
Lanjut nanti di tahun baru 2013 yang penuh sejuta kedasyatan menanti dihadapan kita. Good Luck...!!!






Friday, December 26, 2008

Buat Layout PCB, Bangun Transceiver FM 80MHz

Sambil mempersiapkan komponen yang masih belum sepenuhnya komplit, sudah dipersiapkan rancangan sebuah pesawat komunikasi FM yang Full PLL. Direncanakan sudah menggunakan komponen yang mudah didapatkan dipasaran, dengan penyesuaian itulah sehingga mungkin lebih banyak komponen yang digunakan pada rancangan pesawat transceiver FM ini, seperti penggunaan kristal bisa disesuaikan nilainya, bisa 4 MHz, 6 MHz, 8 MHz dan 12 MHz. Agar menghasilkan osilasi pada 10 Kc sehingga ICnya pun jadi nambah. Daripada nanggung sekalian dibikin lebar Layout PCBnya. Dengan begitu bisa di lengkapi pula dengan fasilitas lainnya, seperti penambahan S - Meter yang berfungsi untuk mengetahui kekuatan sinyal dari lawan bicara kita dan juga sinyal pancaran pesawat kita sendiri. Output power sudah 3 Watt menggunakan transistor C1947.


Bentuk jadi transceiver ini sebenarnya sudah pernah di upload, hanya saja belum selengkap rancangan yang sekarang, kalau sudah dapatkan komponen semua pasti akan segera saya rakit, saya sendiri masih kangen dan pingin sesekali berajojing di udara di tengah kesibukan yang padat. GO...!!! Roogerrrr.

Sunday, December 21, 2008

Buat Layout PLL MC145151P1

Setelah beberapa hari lalu sudah diposting PLL MC145151P1 namun PCBnya hasil goresan kater, sehingga terkesan kurang menarik, meski kualitas hasilnya sama saja, Oleh karena itu tergerak pula untuk meneruskan untuk membuat layoutnya dengan komputer agar lebih Jos Gandos..begitu.
Okre yuk langsung saja kita lihat disain PCBnya.
Layout sudah diedit lagi nih, karena beberapa tanggapan yang ingin membuat PLL ini jadi kenyatan, moga sudah lebih jelas. Maka disertakan pula File aslinya, sehingga bisa diedit sesuai selera. Mungkin mau mengganti tingkat akhirnya pakai C1970 atau yang lainnya. Di layout ini penguat akhir menggunakan C1947 pertimbangannya fleksibel, segi harga relatif terjangkau, output daya juga lumayan bisa max 4 watt, sehingga bisa untuk mendrive boster lebih gede misalnya C1946, bahkan BLF yang terkenal mampu mengeluarkan daya super gede dengan pendorong berdaya kecil saja.

Ini dia file aslinya bisa disedot Disini, jika belum memiliki software juga disertakan. Susunan/tata letak komponen sudah diberi notasi secara lengkap semakin mudah saja untuk membuatnya meskipun tidak disertakan rangkaiannya.

Friday, December 19, 2008

UP - DOWN Counter Display For PLL TC9122

Ternyata Sistem Up-Down pun juga bisa  kita terapakan pada PLL TC9122, sehingga tidak menggunakan Dip switch lagi.ataupun model rotary switch sebagaimana model pesawat ICOM 2N. Ada tambahan Display Seven Segment sebagai Indikator frekuensi kerja PLL lagi. Berikut disain PCBnya....


Sudah jadi pcbnya tinggal nancepin komponen,

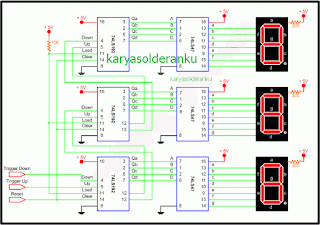

Ini penampakan Skema Rangkaian Up-Down Counternya, oleh nemu nang Mbah GOOgle

Butuh waktu untuk bereksperimen, tidak cuma nyempetkan waktu juga biaya cukup yang harus dikeluarkan, tunggu yach......... updatingnya....Ada yang mau coba ngerakit, duluan....monggo....

Thursday, December 18, 2008

Limiter/Compressor Untuk Brokesan FM

Refreshing ah... sejenak, cuma mau unggah disain layout  Audio Compressor yang khusus untuk brokesan FM. Disain layout ngambil dari web sebelah Pira CZ. Hasil membatik dini pagi hari tadi. Ben kepenak, untuk trimpot saya ganti Potensiometer, selebihnya tidak ada perubahan disain, masih sesuai aslinya.

Tambahan
Disain tambahan Pira Limiter layout dari SB, Ok juga perlu kita coba, silahkan saya share untuk Anda coba. Mak nyus pasti...!
Disain kompak, mungil, adjusting memakai VR kecil sehingga kit bisa diselipkan di dalam Box umpamanya disatukaan bersama Enkoder.

MC 145151P1, PLL Goresan Pisau Kater


Berikut ini penampakan Exiter FM yang jalur PCBnya dibuat oleh goresan-goresan pisau kater. Keren juga ya hasilnya... untuk sebuah karya solder semalem suntup, alias dilembur dari jam 9 malem dan paginya jelang shubuh sudah final alias rampung.
Untuk PLLnya menggunakan MC14151P1 yang lebih praktis untuk dibuat, karena Detektor Phasa, Osilator Referensi, dan N Programmable Dividernya sudah ada di IC tersebut. Prescaler yang digunakan IC LB3500 yang terpaksa ngambil dari frekuensi Konter FM gitu ceritanya. Frekuensi kristalnya digunakan 12.8 MHz pas kebetulan punya Eks dari pesawat 2 m.
PLL di set pada frekuensi 101.8 MHz sesuai permintaan yang mesen. Berikut penampakan jepretan kamera yang tidak beresolusi tinggi..ya gini hasilnya ...Masih cukup jelas ya...

Jalur PCB hasil gores pisau kater
PLL menggunakan IC Motorola MC14152P2. Pembagi 8 digunakan LB3500
Power Finalnya menggunakan tr C1970 dilengkapi LPF

Saturday, December 13, 2008

Stereo FM Transmitter 500mW New

           Dengan mengadopsi Osilator yang terdapat di Tuner FM Blok ini menjadikan project Pemancar FM Stereo daya 500mW akan semakin "yahuuud" hasilnya. Sebagaimana OSC tuner FM blok ini sangat stabil, cukup memiliki ketahanan terhadap pengaruh suhu juga tegangan catu daya yang terkadang naik-turun. Dengan OSC ini diharapkan mampu mengatasi kekurangan OSC jenis lain, yang suka jalan-jalan sendiri ketika beroperasi. Demikian juga dalam rancangan kali ini, OSC di  project Pemancar FM Stereo daya 500mW juga di bangunkan rumah-rumahan " SHIELDING" untuk tempat tinggalnya agar tidak banyak terkena interferensi RF yang ada. Wow....pasti yahuuud bener... Meskipun adopsi, OSC ini tentu perlu ada sedikit penyesuaian. Penyesuaian di bagian input seperti tampak di layout. Agar dihasilkan keluaran audio yang mengembang dan terasa lebih "pulen" maknyus lagi.


           Untuk bagian Stereonya, masih menggunakan stereo yang simpel saja, meskipun begitu Stereo koder yang ini sangat layak tetap dipertahankan untuk digunakan. Separasinya oke...setingannya mudah, mudah pula bagi siapa saja yang baru pertama merakit, Juga tidak membikin kantong bolong. Yuk... dicoba dirakit. Sekarang giliran Kamu yang Take Action .... Maju terus untuk berkarya

Disain Project Stereo FM Transmitter 500mW New
Untuk Project ini masih dalam pengerjaan nantikan updatenya....
