MPX Stereo Encoder

Ketika googling jam 22.00 malam, saya menemukan rangkaian enkoder stereo yang sangat simpel yang hanya menggunakan dua buah IC yaitu 4066 dan 4047. ketika menemukan rangkaian ini, saya langsung tertarik untuk mencobanya, layoutpun segera saya buat...dan jadi malam itu juga. ini dia layoutnya.
Layout dibuat dengan ukuran width 80 dan Height 50 cukup mungil.


Layout PCB

Skema Rangkaian

Daftar Komponen

R1 = R2 = 68K
R3 = R4 = 270K
R5 = 22K
R6 = 2.2K
R7 = 50K
R8 = R12 = R14 = 10K
R9 = 12K
R10 = 10K trimpot
R11 = 47K
R13 = 50K trimpot
C1 = C2 = C7 = C8 = 1nF
C3 = C4 = C5 = C9 = C10 = C12 = 100nF MKM
C6 = 10uF
C11 = 620pF
IC1 = MMC4066E
IC2 = MMC4047
T1 = BC547B, BC549C

Lampu Remote Untuk Penerangan Ruang (Revisi)

Mengingat Beberapa kelemahan lampu remote untuk penerangan ruang yang terjadi dilapangan ketika dipergunakan, maka pada postingan kali ini merupakan revisi dari lampu remote sebelumnya, kekurangan itu diantaranya adalah tidak mampu dioperasikan dengan baik pada sumber tegangan listrik ac dari Disel, kemungkina ini terjadi karena listrik ac dari disel tidak stabil sering drop tegangan atau juga faktor daya juga rendah, berikutnya adalah umur lampu remote tidak bertahan lama hanya dapat bertahan beberapa bulan saja, Ini terjadi kemungkinan penggunaan kontrol lampu memakai SCR.yang kurang maksimal. Meskipun demikian saya harus mengakui keunggulannya yang saya rasakan adalah lampu remote ini dapat dioperasikan dengan menggunakan sembarang remote control. Dengan demukian ketika kita menggunakan lampu remote ini, misal ditempatkan di ruang keluarga, maka pada saat bersamaan  ketika sedang menonton televisi di tengah malam biasanya dirasakan aras-arasen bangun untuk memadamkan lampu, maka hanya dengan mengarahkan remote control televisi ini ke arah lampu, "klik" padamlah lampu tersebut. weeh jos tenan...Hmm. praktis


Bagian yang direvisi pada lampu remote ini adalah di bagian catu daya yang semula menggunakan switching, sekarang sudah diperbaharui, hasilnya Jos Gandos....tambah Top Markotop. Tenan. Berikutnya pengendali SCR diganti dengan kontak manual saja, yantu menggunakan kontak relay DC12V. Dua bagian utama ini setelah dilakukan revisi, dengan bangga saya katakan mampu mengatasi permasalahan di atas.

Ini dia hasil penampakannya.

Skema Rangkaian Penerima Remote Control

PLL FM ku sudah jadi

Masih ingat dipostingan saya dulu membuat Layout PCB Exciter FM 2Watt. coba buka kembali. Ok, sekarang PCBnya sudah jadi sungguhan. Hayo siapa yang tertarik untuk membuatnya?...
Ada beberapa penyesuaian atau perubahan sedikit  ya dari disain yang dulu. Terpenting rangkaiannya masih sama,  hanya perubahan posisi C1970, dan juga perubahan pada kelas penguat, dulu menggunakan RFC untuk beresonansi pada 50 ohm dan yang sekarang menggunakan bias basis 0.6V pada titik BE agar lebih good gitu. Ini dia penampakannya

Tata Letak Komponen, pada penguat akhir bisa gunakan C1970 untuk daya 2W atau C1947 untuk out daya 3W

PLL pada saat Lock dengan indikator Led nyala Hijau

PLL Unlock dengan indikator Led Merah

IPRFA dengan C1970 out daya 2Watt dilengkapi dengan LPF menjadikan out daya pemancar semakin manab

LAYOUT PCB PA 500W Model i-6 RLVA FG 500L2

FG PLATFORM A resemble of Matrix 1.4. Disain terbaru yang "komplit welit" dalam PCB ukuran 210x118mm khusus untuk model i-6 RLVA FG 500L2, khusus untuk menu "Jengkolan". Sangat pas untuk menghuni lima pair jengkolan, seumpama dihuni tujuh pasang jengkolan sebagaaimana untuk model i-6 RLVA FG 750L2 sudah tidak relevan lagi ukuran PCB nantinya. Meski simpel pengerjaan layout ini saya butuh beberapa hari di saat waktu luang bersemedi ngutak-atik layout Matrix 1.4 2010 klik di sini, untuk mengganti wajah baru yang lebih moderen ketimbang versi sebelumnya. Hmm... sangat senyap dengan THD yang lebih kecil dari varian terdahulu, ini berarti 1-6 RLVA FG lebih jernih suaranya.


Skematik
Bisa dilihat langsung disini, klik

Layout

Monggo-monggo yang butuh layout ini sedot saja langsung, semoga membantu, semoga bermanfaat... Aamiin...
yang model i-6 RLVA FG 750L2 anda sendiri yang buat ya...

Collection of Layouts Matrix 1.4 (Part 2)

Ini dia...kelanjutan koleksi Layout PCB "Driver Core" Power Amplifier Matrix 1.4. Silahkan dipilih-dipilih mana yang Anda suka.....Mas Broo DIY...
Untuk sementara ini, disain layout belum saya jadikan PCB siap pakai, masih konsentrasi di bidang RF yang belum kelar-kelar sampai saat ini, mungkin Mas Broo dulu yang mewujudkan, bisa dengan metode setrika ataupun sablon, tinggal sedoot saja, dan... Pasti bermanfaat bagi DIY, khususnya Matriker.
Coba buka kembali koleksi layout PCB yang terdahulu...disini


A. DOS-V U3 750W 2 OHM
Disain Layout DOS-V U3 tidak ada perubahan, sehingga masih menggunakan disain layout DOS-V U1 500W 2OHM, meskipun dari skematik ada perbedaan. Perbedaannya yaitu terletak pada bagian VAS terdapat pengurangan satu transistor. Untuk berfungi ke layout DOS-V U3, kaki C dan E Q12 dijamper.

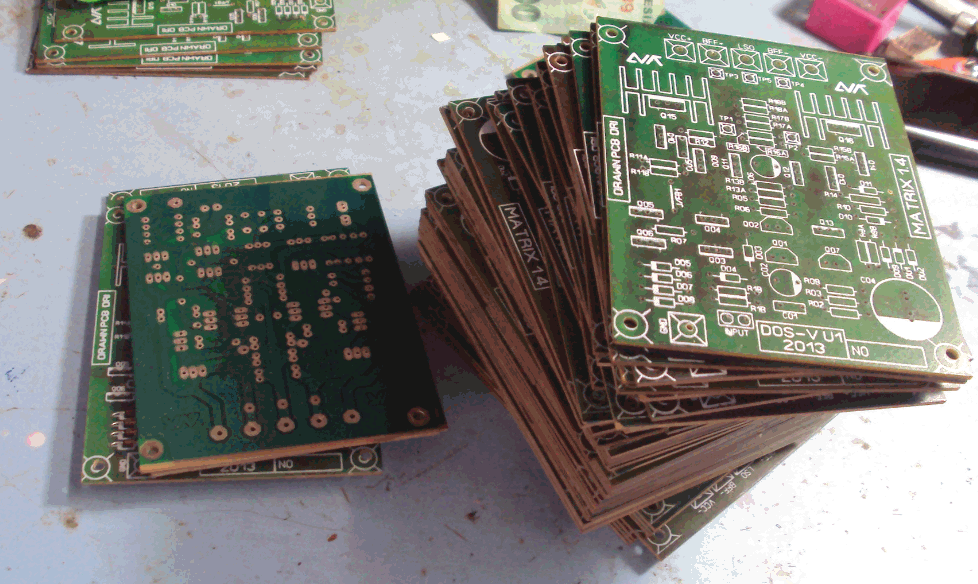

Berikut Contoh Hasil Cetakan Sablon PCB DOS-V U1, menggunakan bahan pertinak. Sebanyak 100 lembar, layout sudah dilapisi elektrolit silver sehingga PCB tidak mudah korosi di udara bebas dan mudah untuk disolder.

B. BC-I 450W 2 OHM RAW
Varian BC-i yang lebih ringan dari pendahulunya, hanya membutuhkan catu daya DC42-45Volt.

C. SENUSA 1000W 2 OHM

Varian Komunitas Se-Nusa 1000W 2 Ohm

D. FG PLATFORM (A RESEMBLE OF MATRIX 1.4)

1. MODEL i-6 RLVA FG 7502













2. MODEL i-6 RLVA FG 5002










Layout Model i-6 rlva 7502 juga bisa digunakan untuk model i-6 rlva 5002 atau sebaliknya.
Demikian....koleksi Layout PCB yang teramat berharga ini saya persembahkan untuk Anda Mas Bro para DIY....Pasti Bermanfaaat. Aamiin...!
