Buat Alat Ukur Indikator RF

Alat ini sangat diperlukan dalam perakitan pemancar radio FM, rangkaiannya simpel sehingga mudah untuk membuatnya, meskipun begitu  keberadaannya sangat vital dan wajib dimiliki oleh "para penyolder" dalam proses perakitan pemancar radio. Tanpa Alat pendukung ini, wah...bagai dokter yang salah dalam mendiagnostik penyakit pasiennya. Fungsinya adalah untuk mengetahui adanya sinyal RF yang dibangkitkan di tiap tingkatan penguat, di tingkat osilator pun dapat dilacak. Apakah osilator yang kita rangkai sudah menghasilkan osilasi, dengan alat ini dapat segera dideteksi.
Demikian pula ditingkat berikutnya, buffer dan driver. Alat ini juga berguna untuk tunning/ngetrim di penguat akhir.

Skema Rangkaian

Gambar 1. Skema Rangkaian Pengukur Daya RF

Cara pengoperasiannya, sentuhkan ujung/probe alat ukur ini di kaki kolektor atau di bagian output transistor di tiap tingkat, maka dengan segera jarum di VU meter akan bergerak  menunjukkan harga tertentu,  Semakin besar jarum bergerak pada nilai skala db yang besar menandakan RF yang dibangkitkan juga besar. Kepekaan atau sensitifitas diatur dengan cara memutar potensiometer sesuai kebutuhan.

Gambar Foto

Gambar berikut adalah ketika alat ukur saya gunakan untuk mengukur keberadaan RF di tiap tingkat pada pemancar FM Tuner Blok. Di tingkat pertama jarum menunjukkan pergerakan yang kecil, kemudian di tingkat penguat kedua, jarum VU mulai bergerak naik yang menandakan bahwa RF yang dihasilkan juga semakin besar, dan di tingkat ketiga jarum VU sudah sangat besar.menunjuk di skala merah

Gambar 2. Pengecekan RF di tiap tingkat pada Pemancar FM Tuner Blok

Indikator RF dengan VU meter inilah yang selalu saya gunakan pada saat perakitan pemancar Radio. Dengan alat inipun saya menggunakannya untuk men-tunning/ngetrim tingkat akhir pemancar tentunya untuk daya yang kecil saja kira-kira dibawah 10 watt. Untuk daya besar dianjurkan harus dengan Watt meter/SWR meter, kalau dipaksa digunakan pada daya RF yang besar bisa-bisa terbakar potensionya dan dioda germanium langsung putus. Gambar berikut ketika alat ukur saya gunakan untuk ngetrim bagian tingkat akhir pemancar FM 4 Watt dengan kendali PLL menggunakan transistor 2SC1947.

Gambar 3.Pengetriman pada Pemancar FM 4 watt terkendali PLL

Penting. Pada saat pengukuran atau pengetriman pemancar maka bagian output harus dipasang Resistor bernilai 50 ohm untuk beban semu antena yaitu sebagai pengganti antena. Perhatikan pada gambar 2, di output pemancar saya pasang R 47 ohm 1/4 watt dan di Gambar 3 dipasang R 47 ohm 3 watt, sudah mendekati impedansi 50 ohm. Demikian semoga bermanfaat dan selamat mencoba.

MATRIX 1.4 2010 500W 2 OHM JENGKOLAN

Disain PCB untuk Penguat Audio Matrix 1.4 2010 output power 500W pada beban 2 Ohm, untuk catu daya 45VDC. Disain yang sangat Inspiratif. Mengapa! karena biasanya matriker lebih memilih mendisain menggunakan transistor kotak semisal pabrikan Toshiba atau Sanken, yang ini disain memakai penguat akhir dari Jengkolan baik Motorola atau On Semi. Semoga Anda terinspirasi... Silahkan dicoba dikembangkan untuk varian yang lain. Tentu dengan menu utama Jengkolan agar lebih nikmat santapannya.



Skematik

Layout PCB

Jika mau coba ini yang Versi hitam. ukuran PCB  210 x 120mm

Kalau saya mau coba yang varian RLVA ini aja ah...

Disain PCB PA RF 60W - 90W

Baru saja saya buat rancangan Power Amplifier untuk out daya 60 - 90W. Jika 60 W maka transistor yang digunakan adalah C2539 dan C2630 atau C2694. Jika output daya adalah 90W, transistor yang dipakai C1946 dan C2782
Sudah saya siapkan PCB Double Layers, dan sebaiknya demikian karena RF besar, agar hasilnya juga mak nyus. Terutama nanti hasil audio modulasinya terasa pulen, karena minim terkena interferensi RF. Terimakasih banyak saya ucapkan telah memesan Power RF ini. Waaw...Jadi semangat bikin layoutnya.. yang mau coba bikin sendiri monggo.

Layout

 Mantab, Disain PA RF bekerja di Kelas AB, bukan di C

Untuk exciternya, gunakan Exciter PLL yang ini, klik1 atau klik 2 yang ini, sudah kompatibel dengan daya RF 60W maupun 90W, dan ternyata saya buat komponen transistor seperti gambar di bawah ini cukup rumit, untuk nambah library di USER Sprint Layout

 Mantab, bentuk kemasan transostor RF C2237, C2539, C1946, C2094 dll...

DOS-V U1 + SHORT CIRCUIT PROTECTOR

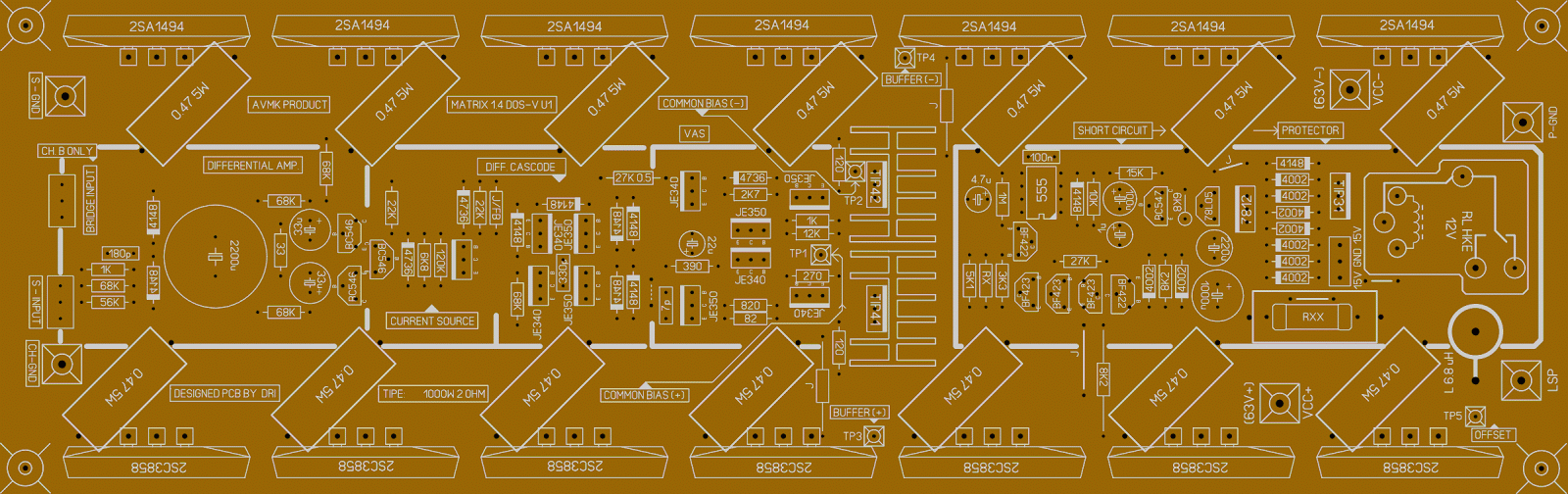

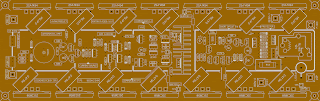

Matrix 1.4 Varian DOS-V U1 ini dibuat versi panjang, bersama penguat tingkat akhir dan dilengkapi pula dengan Short Circuit Protector. Proyek ini masih dalam tahap pembuatan, untuk sementara saya tampakkan susunan tata letak.



Ada yang tertarik....!!!!!

Power Final 5 Transistor + Protektor
Sekedar menambahkan untuk selingan, di luar varian DOS-V U1. Pasti bermanfaat. PCB ini cocok dipakai pada driver Matrix 1.4 varian R2 RLVA, Freehand, dan R4

Nah kalau yang ini ditampakkan jalur layout PCBnya
