Mini power amplifier TBA820 2W layout dengan sTar grounding

Reciever Mono FM Tuner with PA 2W TBA 820

Disain yang praktis radio penerima FM mono dengan penambahan penguat audio langsung dalam satu PCB. Sebagai penguat Audio dipilih Opamp TBA820 pada tegangan 12 V dc mampu mengeluarkan daya hingga 2W, jadi sangat memadai untuk menggetarkan daun speaker berdiameter 4 - 6 inch. Dibuat praktis karena untuk keperluan reciever FM Breaker, sehingga rancangan dalam satu box juga lebih praktis. Untuk itu frekuensi kerja dibuat pada 74 - 88 Mhz sesuai permintaan pemesan. Agar dapat bermain di frekuensi bawah, Tuner FM Blok yang tadinya bekerja di frek 88 - 108 MHz harus dimodif.

Disain PCB

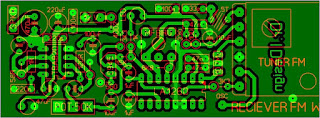

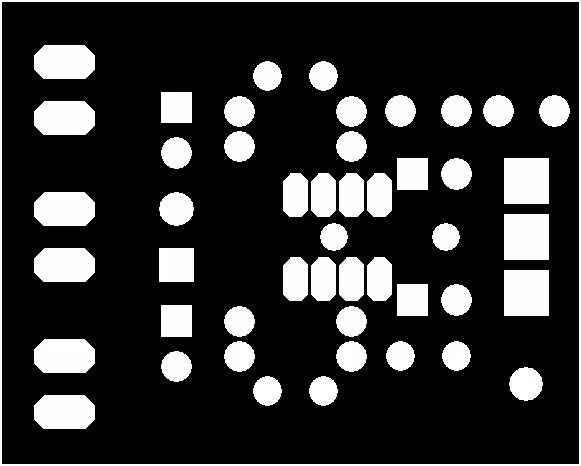

rancangan PCB dibuat dalam ukuran 35 x 95 mm, cukup kecil.
